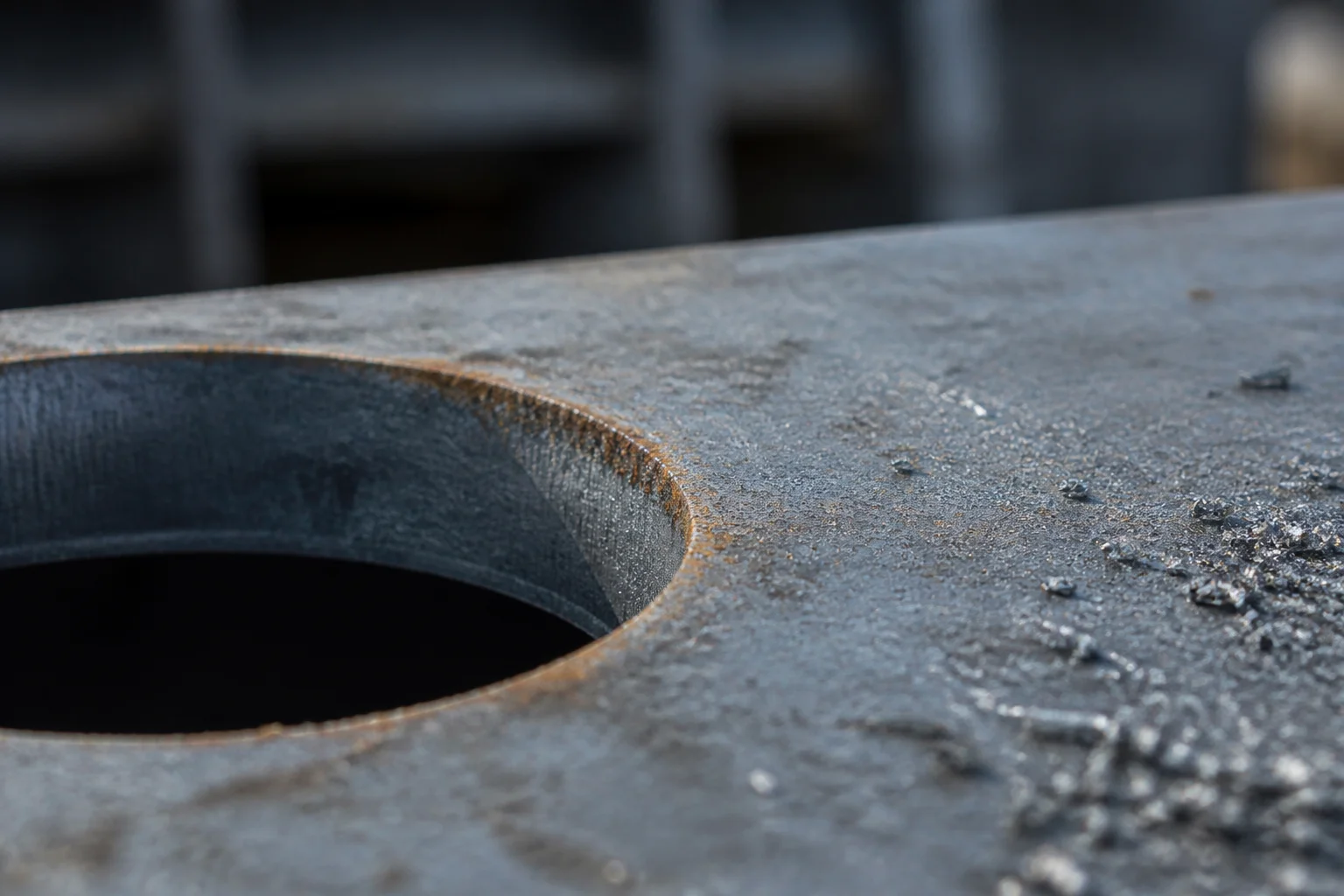

船体の厚板では、穴の位置や表面形状は作業者ではなく工具によって決まります。

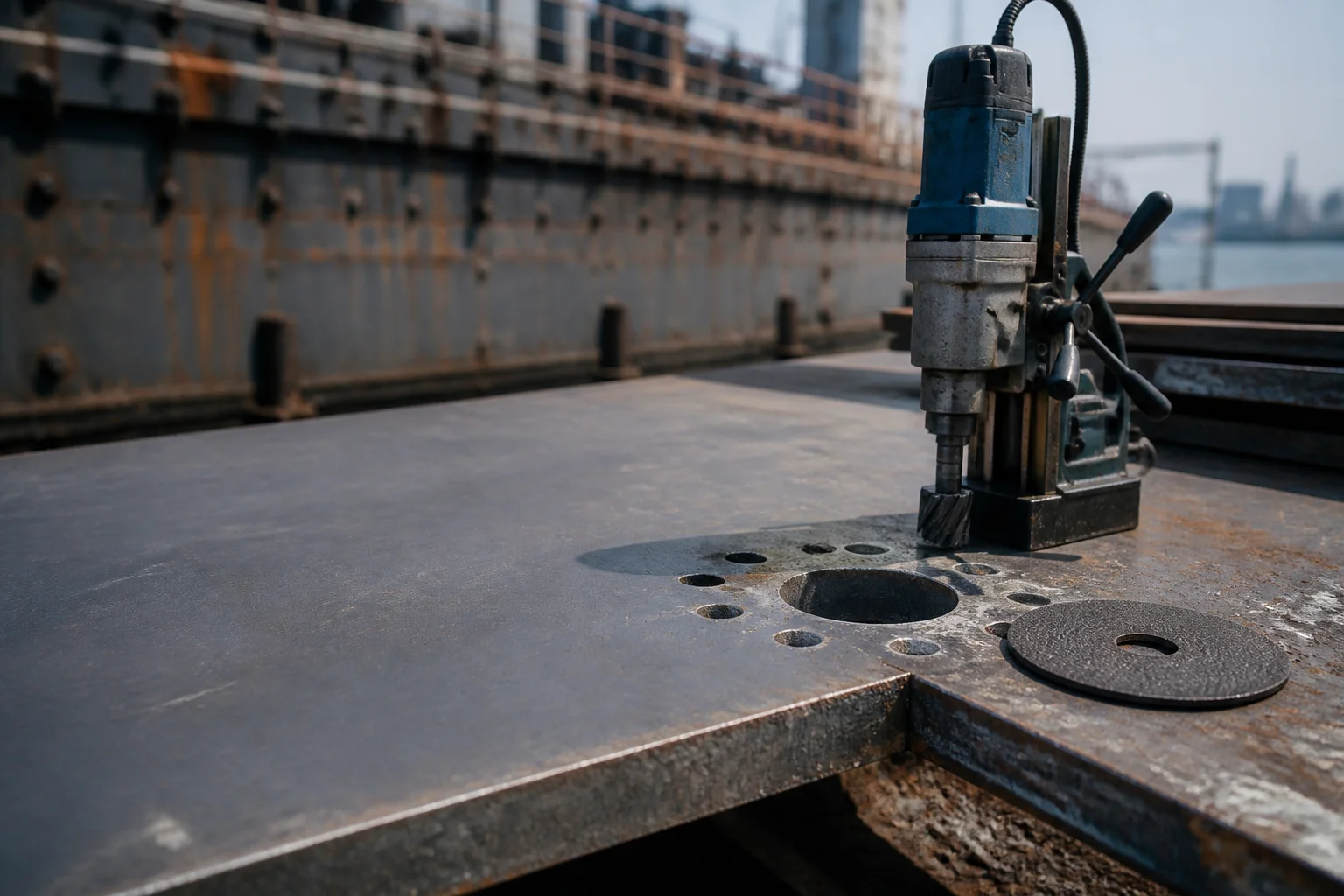

24時間以内に見積もりをご提供 無料サンプルの依頼造船所では、工具は大きく二つの異なる場所で使用されます。一つは屋内の加工ベイ、もう一つは塩分を含む空気・軋延スケール・曲面の厚板が同時に作用する屋外の船体です。前者では寸法精度が重視され、後者では数年後に確認される表面処理の品質が問われます。その時点で塗装がすでに剥離しているか、あるいは良好に維持されているかが判断基準となります。本ページでは、それぞれの作業環境における性能を左右する要因、各課題に対応する製品シリーズ、およびその結果の検証方法について解説します。
消耗品が作業場に搬入される前には、すでに以下の4つの要素が確定しています。すなわち、それを取り扱う工具、加工対象となるプレートまたはプロファイル、満たさなければならない規格、および組立品を再び作業小屋に戻す原因となる欠陥です。
各課題では、まず何が起こるかを述べ、その後、その問題を解決するための形状的・材料的な対応策を示します。
表には、パラメーター名、それを規定する規格、および工場の品質機能がその項目を検査する理由が記載されています。
| 仕様 | 基準標準 | 規格で定められているもの | 購入者がこれを検査する理由 |
|---|---|---|---|
| 船舶建造用構造用鋼材 | ASTM A131／A131M | 船体構造用鋼材の等級区分および機械的性質要求事項 | 工具が使用される鋼板が、図面で想定されている等級であることを確認する |
| 一般構造用鋼材 | EN 10025-2 | 非合金構造鋼の技術的納入条件 | 欧州規格に基づいて供給される鋼板について共通の基準を示す |
| 防食塗装システム | ISO 12944 | 腐食環境の分類および塗装システムに求められる耐久性 | 表面処理の品質と実際に指定された塗装システムとの関連付け |
| 表面処理後の粗さプロファイル | ISO 8503-2 | ブラスト清掃後の表面粗さプロファイルの評価・比較方法 | 塗装仕様で要求される粗さ範囲内に実現可能なプロファイルであることを確認する |
| 腐食試験 | ISO 9227 | 中性塩水噴霧試験法 | 海洋環境における防食性能の主張を比較するための共通試験方法を提供する |
| 結合砥粒の安全基準 | EN 12413 | 結合砥粒の安全要件、表示および許容回転速度 | 甲板上または作業小屋内で当該マシンに取り付け可能なディスクであることを検証する |
| ねじりドリルの寸法 | DIN 338 | 標準ねじ切りドリルの公称直径、シャンクおよび溝の比率 | ドリルが使用中の機械およびコレットに適合することを確認する |
| 硬質切削材の分類 | ISO 513 | 超硬合金が属する用途グループ | Yard（注：原文ママ。業界用語としてそのまま使用）が、ブランドではなく用途に基づいてグレードを比較できるようにする |
| 硬度試験 | ISO 6508-1 | ロックウェル硬さ試験方法および報告要件 | 工具のロット間比較に用いる単一の硬さ尺度 |
| 公差と適合 | ISO 286-1 | 円筒形状部品に対する公差体系および適合クラス | 図面で合意されたシャンクおよびドライブの適合性を確認します |
| 幾何公差 | ISO 1101 | 形状、姿勢、位置、振れの指定方法 | 振れおよび同心度の要求事項が明確に読み取れることを確認します |
| 一般的な公差 | ISO 2768 | 図面に個別公差が指定されていない場合のデフォルト公差 | 公差が明記されていない特徴に関する議論を防ぎます |
切削工具は、実際に加工する材料上でどのように動作するかによって評価されます。したがって、本項では検証方法をカテゴリ別に記述し、測定値は特定の図面およびロットに属し、ロット記録とともに管理されます。
寸法および幾何学的検証では、工具が正確に位置決め・切削を行うかどうかを左右する特徴項目を確認します。具体的には、シャンクおよび駆動部の寸法を参照規格と照合し、切削径および刃形状を図面と照合します。また、振れ（ランアウト）については、近似的な記述ではなく、ISO 1101に基づく幾何公差として明示します。図面に個別の公差が記載されていない場合、ISO 2768の一般公差が適用されます。
硬度および材質状態は、対象材料に対してISO 6508-1に準拠した標準化された方法で評価されるため、ロット間およびサプライヤー間での結果比較が可能です。工具が、より靭性のある本体に高硬度の刃部を組み合わせた構造である場合、両方の状態をそれぞれ評価します。というのも、単一の硬度値だけでは、この組み合わせの特性を十分に表現できないからです。
表面の準備 商品一覧 外観のみではなく、その製品が果たすべき要件に基づいて評価されます。砥粒の種類および結合剤は、プレートの状態および表面処理段階に照らして検討され、該当する場合にはISO 8503-2に準拠した比較プロファイル評価が後続します。屋外に設置される工具および金具の腐食防止処理については、処理の効果として評価され、適用が要求される場合にはISO 9227に準拠した塩水噴霧試験による比較評価が実施されます。接着研磨材製品については、EN 12413に定められた安全要件への適合性が確認されます。
トレーサビリティはロット単位で確保されており、 yard（操業場）へ納入された荷物は、その鋼材ロットおよび該当する検査記録と明確に紐づけられます。仕様書で要求される場合、鋼材ロットには材料証明書が同封されます。スケールプレートを用いた寿命評価やトルク破壊試験など、破壊を伴う試験は、指定された製品ファミリーについて要請に応じて実施し、試験方法および試験対象材料を結果とともに明記します。当社が自社で保有していない能力については、外部委託による試験をあたかも自社で実施したかのように表現せず、明確に「当社では対応できません」とお伝えします。
OEM向けの連携は3段階あり、それぞれ図面への変更範囲および部品の承認状況によって区別されます。
直径および切り込み深さ、基材のグレード、コーティングまたは処理方法、および各ユニットが通過する研削工程。スケール付き鋼板用の工具と仕上げ加工済み鋼板用の工具では、形状が異なり、価格も同一ではなく、互換性はありません。鋼板のグレードと厚さをお知らせください。その上で、明確な条件でご見積りいたします。
はい。特に切削工具の場合、これが最も有効な試験方法です。鋼板のサンプルを送付いただくことで、仕様書よりも多くの情報を得られます。というのも、スケールの状態は製造メーカー（ミル）によって異なるためです。サンプルには関連する検査記録を同封いたしますので、お客様の品質管理記録と併せて試験結果を記録できます。
ISO 12944で規定される塗装システム、表面処理方法、および当該システムが要求する表面粗さ（プロファイル）範囲に基づいて選定します。当社では、各製品が対象とする表面処理段階を明記しています。たとえば、スケール除去に使用するディスクと、最終的な表面粗さ調整に使用するディスクは異なります。
部品について合意された特性をカバーする一括検査記録、および該当する場合の鋼材ロットに対する材質証明書。比較プロファイル試験および塩水噴霧試験の結果は、ご指定の製品ファミリーについて、ご要望に応じて提供可能です。
はい。段階的出荷、作業単位またはブロック単位でのキット化、および現場保管または海上輸送に適した梱包については、プロジェクトごとに合意済みです。特定の納期ウィンドウへの対応可否は、見積もり段階で明確に確認いたします（想定しないまま進めるわけではありません）。
鋼板の規格、厚さ、および表面処理段階をお知らせください。そのうえで、当社より最適な製品ファミリーの提案と、それに基づく見積もりをご提示いたします。まずは試験導入をご希望の場合は、サンプル請求とともに、実際の鋼板の端材（オフカット）もお送りください。
